Dây Chuyền Đùn Sợi In 3D Tốc Độ Cao

I. TỔNG QUAN VỀ DÂY CHUYỀN SỢI IN 3D TỐC ĐỘ CAO ZTJX-3D

1. Giới thiệu Model ZTJX-3D

Dây chuyền đùn sợi in 3D tốc độ cao ZTJX-3D là thế hệ máy sản xuất sợi nhựa in 3D tốc độ cao, được thiết kế để giải quyết bài toán năng suất cho các nhà máy quy mô lớn.

Với sự tích hợp của công nghệ servo thế hệ thứ 3 và hệ điều hành Trí Thông V2.0

=> Đây là giải pháp đột phá giúp doanh nghiệp tự động hóa hoàn toàn quy trình chuyển đổi hạt nhựa thành sợi nhựa in 3D đạt chuẩn quốc tế.

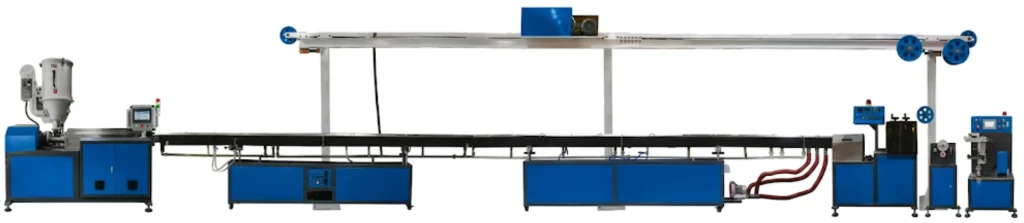

Dây chuyền đùn sợi in 3D tốc độ cao

2. Thông số kỹ thuật cốt lõi

Để đạt hiệu suất tối ưu, ZTJX-3D sở hữu các thông số kỹ thuật ấn tượng sau:

Thông số	Giá trị kỹ thuật
Model máy	ZTJX-3D
Công suất động cơ	15/45 KW
Tỷ lệ trục vít (L/D)	30:1
Độ chính xác (Sai số)	±0.02 mm
Năng suất sản xuất	30 ~ 40 kg/giờ

3. Các loại vật liệu tương thích

Dây chuyền đùn sợi in 3D tốc độ cao ZTJX-3D được thiết kế với độ linh hoạt cao, tương thích hoàn hảo với đa dạng dòng nhựa từ phổ thông đến kỹ thuật cao cấp, đảm bảo khả năng sản xuất không giới hạn:

• Nhựa phổ thông: PLA, PETG, ABS.

• Nhựa kỹ thuật & chuyên dụng: ASA, PA (Nylon), PC, TPU (nhựa dẻo), PEBAX.

Lợi ích:

Hệ thống gia nhiệt PID tự động giúp kiểm soát nhiệt độ chính xác cho từng loại nhựa, giữ nguyên đặc tính cơ học và độ bền của sợi nhựa sau khi sản xuất.

4. Đường kính sợi và độ chính xác sản phẩm

Trong sản xuất sợi nhựa in 3D, sự đồng nhất là yếu tố then chốt.

Dây chuyền đùn sợi in 3D tốc độ cao ZTJX-3D đảm bảo chất lượng sợi đầu ra nhờ:

• Dải đường kính: Hỗ trợ sản xuất linh hoạt các chuẩn phổ biến hiện nay là 1.75mm và 3.0mm.

• Công nghệ đo lường Laser: Hệ thống đo laser tích hợp sẵn trong máy kéo giúp kiểm soát đường kính sợi liên tục.

Với sai số cực thấp chỉ ±0.02mm, sợi nhựa tạo ra có độ tròn đều tuyệt đối, giúp máy in 3D hoạt động trơn tru, hạn chế tối đa tình trạng kẹt đầu in (nozzle) hay tắc nghẽn nhựa.

Để hiểu sâu hơn về cơ sở lý thuyết và các nguyên lý kỹ thuật đùn nhựa công nghiệp, quý khách hàng có thể tìm hiểu thêm thông tin từ các tài liệu khoa học chuyên sâu tại đây: Extrusion – an overview | ScienceDirect Topics

II. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

Dây chuyền ZTJX-3D là một hệ thống sản xuất khép kín, được chia thành các phân khu chức năng chuyên biệt.

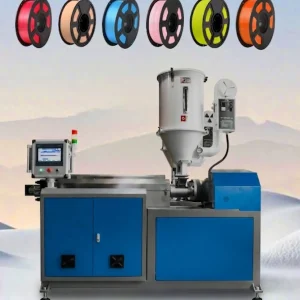

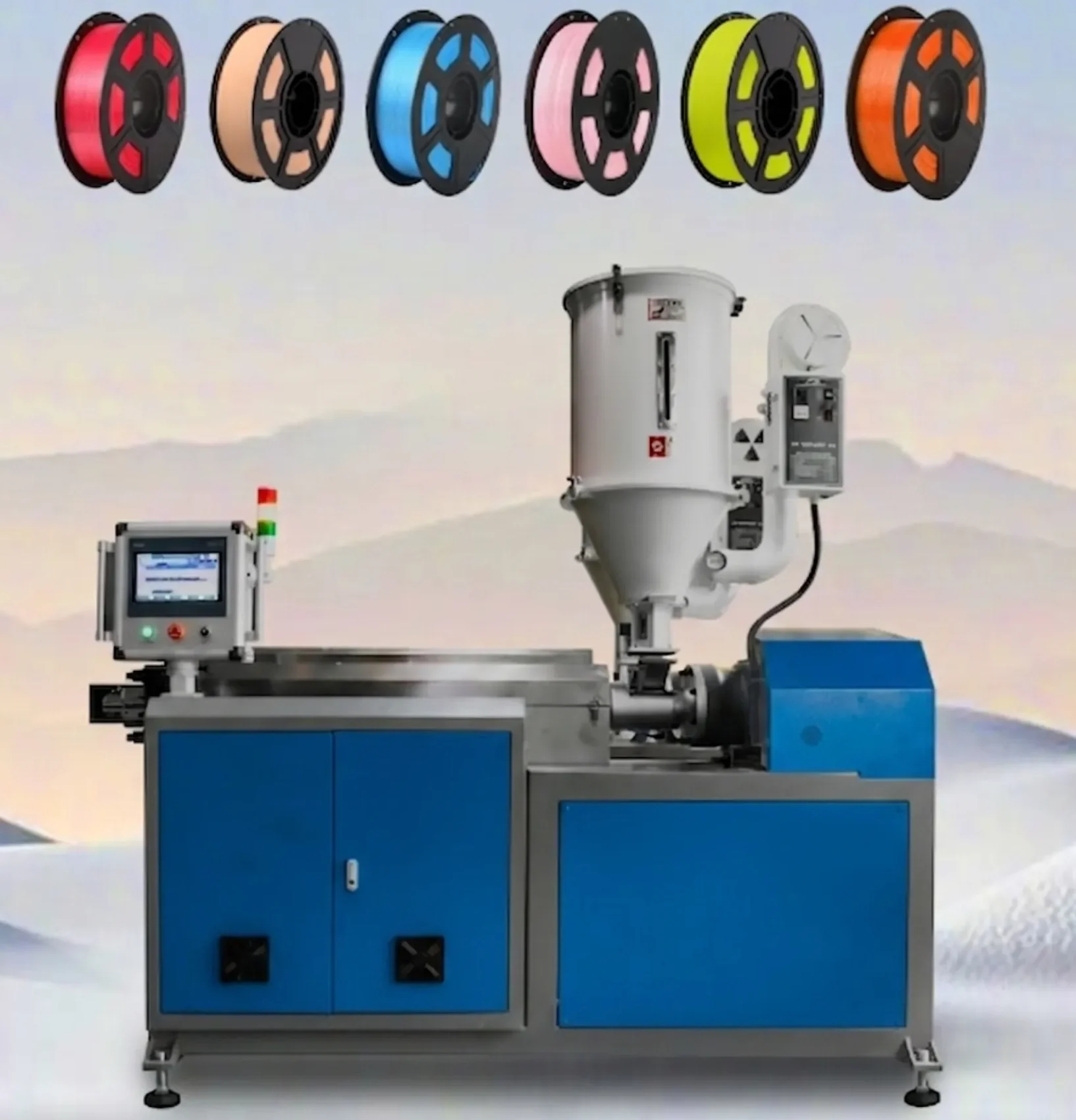

1. Máy đùn sợi nhựa

Đây là thiết bị trung tâm, đồng thời đảm nhận nhiệm vụ nung chảy nguyên liệu.

Cấu tạo & Nguyên lý

Máy được trang bị phễu cấp liệu, nòng cảo và trục vít có tỷ lệ L/D 30:1.

Hạt nhựa từ phễu đi vào nòng cảo, được nhiệt hóa và nén chặt nhờ trục vít, sau đó đùn qua khuôn để tạo hình dạng sợi ban đầu.

=> Chuyển đổi hạt nhựa nguyên sinh thành dạng sợi nhựa nóng chảy đồng nhất.

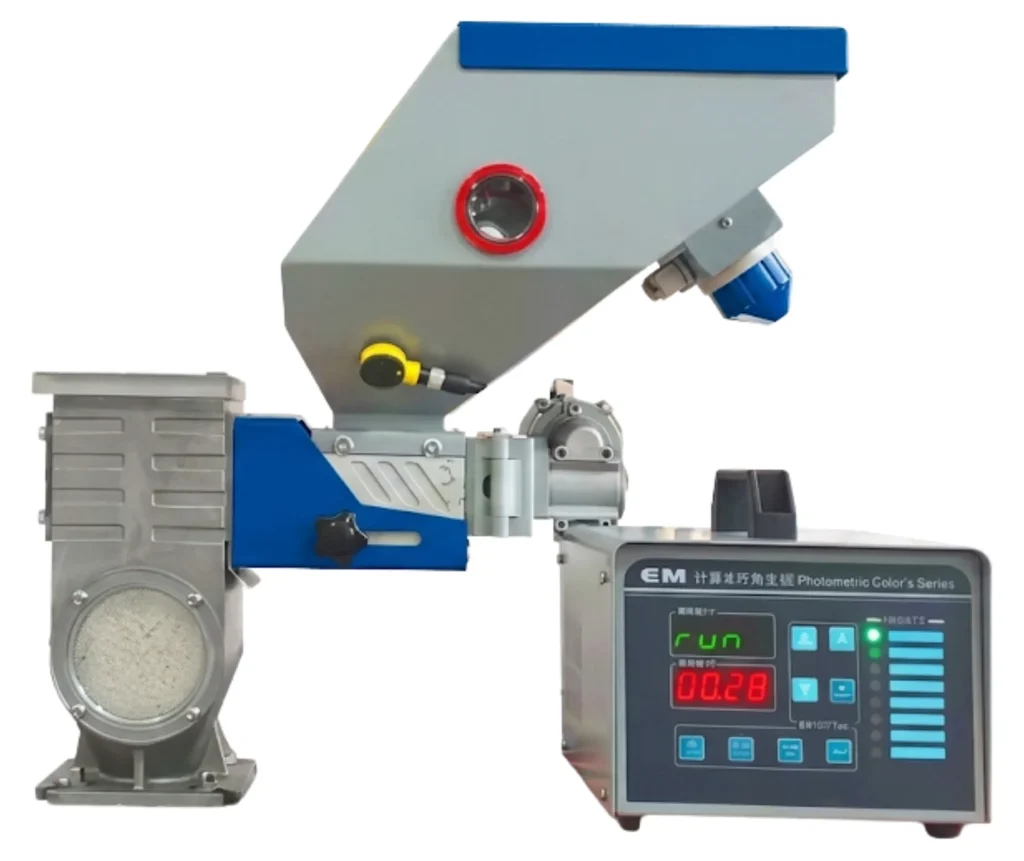

2. Máy trộn màu

Đây là thiết bị chuyên dụng hỗ trợ phối màu cho hạt nhựa.

Cấu tạo & Nguyên lý

Máy gồm khoang chứa hạt màu và bộ điều khiển định lượng.

Hạt màu được đưa vào máy đùn theo tỉ lệ đã cài đặt để tạo ra màu sắc đồng nhất cho Filament.

=> Giúp tạo ra các sản phẩm sợi in 3D đa sắc hoặc theo yêu cầu thẩm mỹ cụ thể.

3. Bể nước nóng tuần hoàn 6m

Đây là thiết bị xử lý nhiệt giai đoạn đầu.

Cấu tạo & Nguyên lý

Bể có chiều dài 6m kết hợp với hệ thống gia nhiệt tuần hoàn.

Sợi nhựa sau khi đùn sẽ đi qua bể này để hạ nhiệt từ từ, giúp cấu trúc nhựa ổn định ngay từ khâu đầu.

=> Giảm sốc nhiệt, ngăn chặn hiện tượng co ngót đột ngột gây biến dạng sợi.

4. Bể nước lạnh tuần hoàn 6m

Sau khi sợi nhựa in 3D đi qua bể làm nóng sẽ được đẩy qua hiết bị làm mát chuyên sâu cho sợi nhựa.

Cấu tạo & Nguyên lý

Hệ thống bể nước 6m với công nghệ tuần hoàn nước lạnh liên tục.

Sợi nhựa tiếp tục được làm mát tại đây để đạt độ cứng và kích thước ổn định.

Đảm bảo đặc tính cơ học của vật liệu trước khi chuyển sang các bước xử lý tiếp theo.

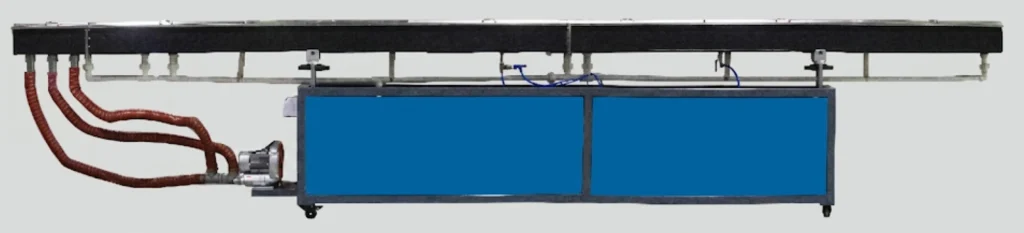

Bể làm mát của dây chuyền đùn sợi in 3D tốc độ cao ZTJX-3D

5. Máy kéo, thổi nước và đo đường kính tích hợp

Đặc biệt trong dây chuyền đùn sợi in 3D tốc độ cao đó là rạm xử lý đa năng “3 trong 1”.

Cấu tạo & Nguyên lý

Hệ thống gồm bộ kéo bốn bánh, thiết bị thổi khí khô bề mặt và cảm biến laser liên tục để đo đường kính.

Vừa duy trì lực kéo sợi ổn định, vừa làm khô hơi nước trên bề mặt.

Đồng thời đo và gửi dữ liệu liên tục đường kính sợi về PLC để tự động điều chỉnh tốc độ, giữ sai số ở mức ±0.02mm.

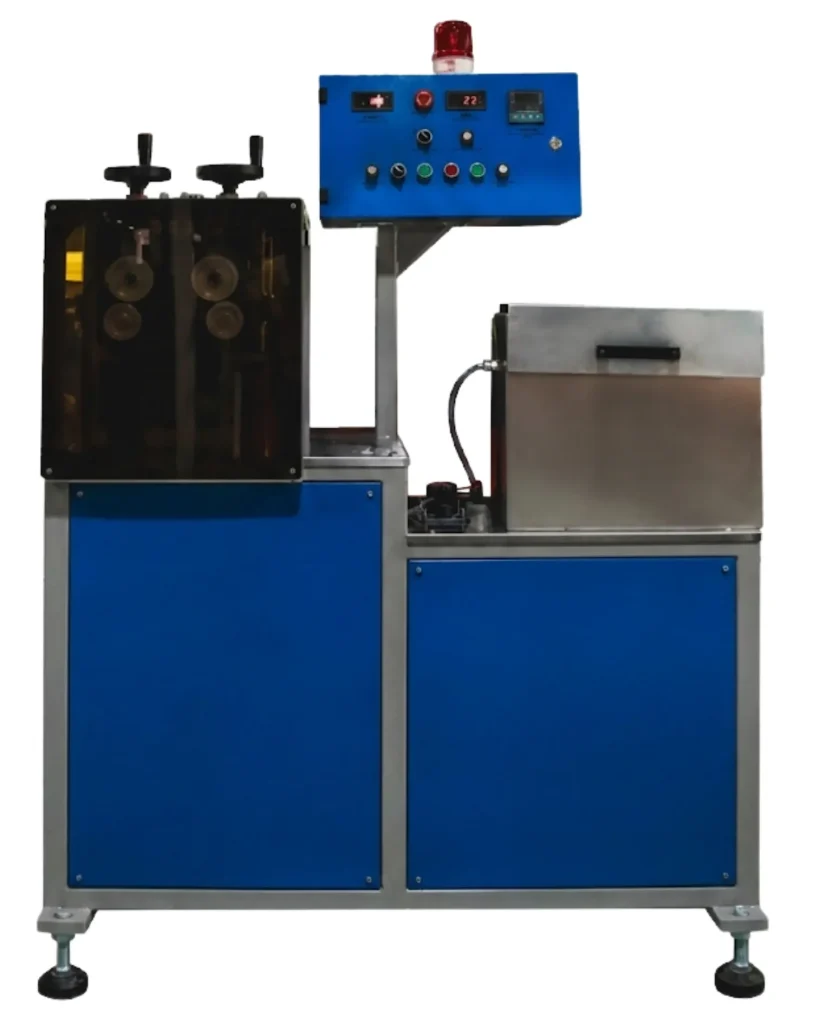

Chi tiết trong dây chuyền đùn sợi in 3D tốc độ cao ZTJX-3D

6. Máy đo chiều dài

Thiết bị đo lường thông minh.

Cấu tạo & Nguyên lý

Máy sử dụng bánh xe encoder để tiếp xúc với sợi nhựa để đếm chính xác số mét dây đã chạy qua dây chuyền.

=> Hỗ trợ người vận hành kiểm soát chính xác chiều dài thành phẩm trên mỗi cuộn.

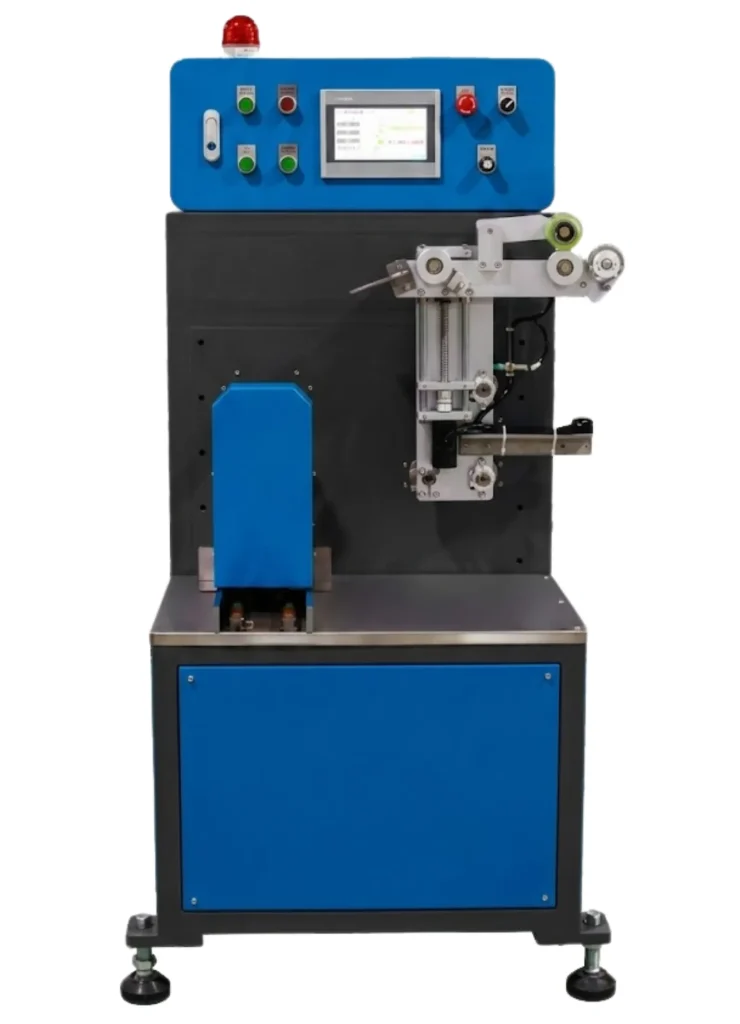

7. Máy thu cuộn servo chính xác

Đây là bộ phận hoàn thiện cuối cùng của dây chuyền đùn sợi in 3D tốc độ cao.

Cấu tạo & Nguyên lý

Sử dụng động cơ Servo thế hệ 3 điều khiển trục cuộn. Hệ thống tự động rải dây tăm tắp với tốc độ nhanh và lực căng được kiểm soát.

=> Cuộn sợi nhựa thành phẩm gọn gàng, chống rối dây khi đưa vào máy in 3D.

III. KẾT LUẬN

Dây chuyền đùn sợi in 3D tốc độ cao ZTJX-3D là giải pháp tối ưu dành cho các doanh nghiệp đang tìm kiếm sự cân bằng hoàn hảo giữa hiệu suất công nghiệp và độ chính xác kỹ thuật.

1. Ưu điểm của dây chuyền đùn sợi in 3D tốc độ cao ZTJX-3D

• Vận hành thông minh: Sở hữu tính năng “một chạm” độc quyền và hệ điều hành Trí Thông V2.0, giúp kiểm soát toàn bộ dây chuyền một cách trực quan và dễ dàng.

• Chất lượng ổn định: Hệ thống PID vòng lặp kín kết hợp đo laser giúp duy trì độ chính xác của đường kính sợi ở mức cực cao ±0.02 mm.

• Độ bền và hiệu suất: Tốc độ cuộn tối đa lên đến 300 m/phút nhờ động cơ Servo thế hệ thứ 3, đảm bảo năng suất sản xuất ổn định từ 30 – 40 kg/giờ.

• Công nghệ bảo vệ vật liệu: Công nghệ làm mát Gradient 3 giai đoạn giúp vật liệu đạt độ kết tinh hoàn hảo, tránh biến dạng, trong khi hệ thống sấy khô tăng áp loại bỏ hoàn toàn độ ẩm.

2. Khả năng ứng dụng trong sản xuất nhựa in 3D thương mại

• Đa dạng sản phẩm: Máy có khả năng tương thích với hầu hết các công thức vật liệu thương mại phổ biến hiện nay như PLA, PETG, PA, PC, ASA, ABS, TPU, và PEBAX.

• Tiêu chuẩn hóa quy trình: Hệ thống PLC tích hợp sẵn các công cụ thống kê dữ liệu sản xuất theo thời gian thực, giúp quản lý nhà máy tối ưu hóa năng suất và kiểm soát chất lượng đồng nhất cho mọi lô hàng thương mại.

Với tốc độ sản xuất cao và khả năng chống rối dây tuyệt đối nhờ hệ thống thu cuộn chính xác

=> ZTJX-3D giúp nhựa in luôn đáp ứng yêu cầu khắt khe của khách hàng in 3D.
